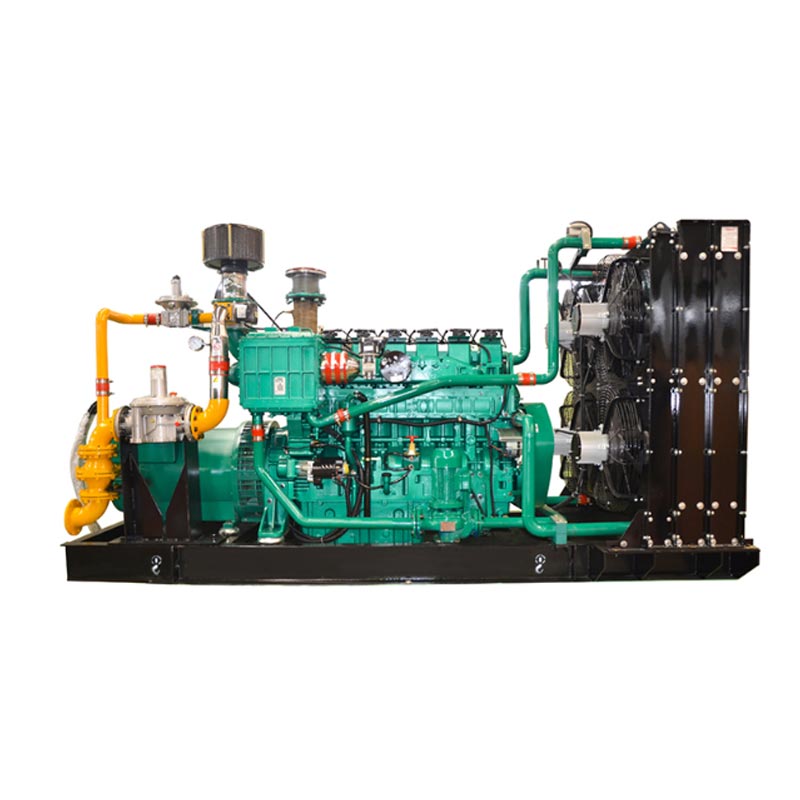

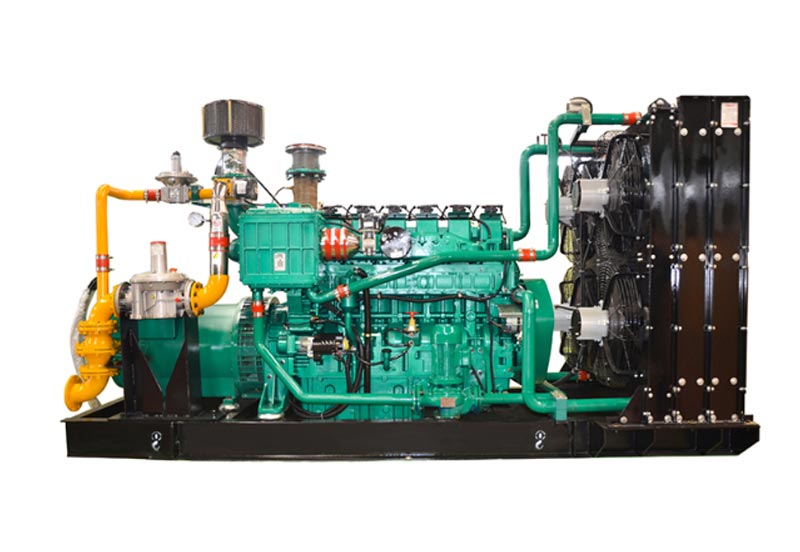

Biogasgeneratorset för grisfarm

China Kechengs Biogas Generator Set for Pig Farm kan hantera gödsel och avlopp från grisfarmer och uppnå energi självförsörjning. Denna utrustning är speciellt utformad för att konvertera biogas från djurgårdar. Den kan anpassa sig till fluktuationer i biogaskoncentration och föroreningshalt, och fungerar stabilt för elproduktion. Enheten antar en integrerad design, inklusive biogasförbehandling, en högeffektiv förbränningsmotor, en generator och ett avfall värmeåtervinningsanordning. Den genererar inte bara elektricitet utan återvinner också värmeenergi för produktion eller vardagsliv, därigenom förbättras den omfattande energianvändningsgraden. Produktens effekt sträcker sig från 50 till 200 kilowatt och kan anpassas efter den specifika lagerskala och biogasproduktion på avelsgården. Kärnan komponenter levereras med två års eller 8 000 timmars garantiservice. Detta system kan hjälpa små och medelstora såväl som storskaliga grisfarmer uppnår effektivt resursutnyttjande av gödsel och avlopp, minskar driftskostnaderna och bygga en miljövänlig och energibesparande cirkulär produktionsmodell.

Tillämpningsscenarier (Exklusiva scenarier för grisfarmer)

1. Grisfarmen använder sin egen strömförsörjning

• Tillämpliga scenarier: Grisstugabelysning, foderbearbetningsutrustning (krossar, blandare), miljökontroll utrustning (fläktar, vattenridåer, termostater), gödselbehandlingsutrustning (omrörningspumpar, fast-vätskeseparatorer)

• Kärnvärde: Det ersätter strömförsörjningen från elnätet och minskar elkostnaderna (beräknat utifrån en grisfarm med 500 grisar i lager, den genererar i genomsnitt 120kW · h el per dag, vilket sparar ca. 30 000 yuan i elavgifter årligen). När det blir strömavbrott fungerar den som en nödströmkälla till se till att ventilationen och temperaturkontrollen i grisstallen inte avbryts, vilket förhindrar att grisar dör på grund av stress.

2. Återvinning och utnyttjande av biogasspillvärme

• Tillämpliga scenarier: Vinteruppvärmning i grisstallar (grisinkubatorer, slaktsvinsstallar), isolering i biogas jäsningstankar (bibehåller jäsningstemperaturen på 35-40 ℃ och ökar biogasproduktionen), uppvärmning/varm vatten i personalens bostadsområden

• Kärnvärde: Återvinningsgraden för spillvärme för generatoraggregatet är ≥80%. 50kW-modellen kan återhämta sig i snitt på 150MJ värme per dag, tillgodoser värmebehovet i en 1000 kvadratmeter stor grisstall, vilket minskar kostnaden för kol/gas uppvärmning, och uppnå dubbla fördelar med "kraftgenerering + uppvärmning".

3. Nätansluten elproduktion (Ökade intäkter från överskottsel)

• Tillämpliga scenarier: Storskaliga grisfarmer (med ett lager på över 2 000 grisar), tillräcklig biogasproduktion (dagligen biogasproduktion ≥500 kubikmeter), och överskottselen efter egenanvändning kopplas till rikskraften rutnät

• Kärnvärde: Njut av det nationella anslutningsstödet för nya energinät (0,3-0,5 yuan /kW · h), med en årlig nätansluten el på cirka 1,2 miljoner kW · h för 200 kW-modellen, vilket genererar en extra inkomst på 360 000-600 000 yuan. Samtidigt uppfyller den miljöskyddspolicykraven och hjälper till grisfarmen tilldelas titeln "Grönuppfödningsdemonstrationsgård".

4. Stödanläggningar för rening av gödsel och avloppsvatten

• Tillämpliga scenarier: Biogasgeneratorset för grisfarm kan kopplas till biogaskammare och fast-vätskeseparatorer i grisfarmer. Kraften som genereras av generatoraggregatet tillförs direkt till gödselbehandlingssystemet, vilket bildar en energicykel av "gödsel → biogas → el → gödselbehandling"

• Kärnvärde: Ta itu med frågan om höga elkostnader för utrustning för rening av gödsel och avloppsvatten, samtidigt som du minskar miljöföroreningar orsakade av direkta biogasutsläpp, och uppfylla miljöskyddskraven "Föreskrifterna om förebyggande och kontroll av föroreningar från storskalig boskaps- och fjäderfäuppfödning".

Produktfördelar (Utformad för att ta itu med smärtpunkterna på grisfarmer)

Tekniska parametrar (vanligt använda modeller i grisfarmer)

Tekniska funktioner (anpassad design för grisfarmer)

1. Specialiserat förbehandlingssystem för biogas

• Kechengs "Trestegs förbehandlingsenhet": torravsvavling i första steget (avlägsnande av svavelväte för att förhindra korrosion av förbränningsmotorer), andrastegs cyklondehydrering (separerar vattenånga från biogas till förhindra vattenansamling i cylindrar), och tredje stegs tryckstabiliseringsventil (stabiliserande biogastryck till undvika instabil enhetshastighet på grund av fluktuationer i biogasproduktion), vilket är lämpligt för egenskaperna hos "högt svavel, hög luftfuktighet och stora produktionsfluktuationer" av biogas i grisfarmer.

2. Korrosionsbeständigt kraftsystem

• Förbränningsmotorn är utrustad med specialkolvringar för biogas (tillverkade av slitstarkt gjutjärn med ett förkromningsskikt) och ventiler (tillverkade av rostfritt stål), som kan motstå korrosion av svavelväte i biogas och har en livslängd förlängd till 15 000 timmar (50 % längre än för en vanlig dieselmotor komponenter). Tändstiftet har en anti-kolavlagringsdesign för att förhindra ofullständig förbränning av biogas från orsakar kolavlagringar och resulterar i antändningsfel.

3. Exklusivt intelligent styrsystem för grisfarmer

• Utrustad med KCPLC-02 dedikerad styrenhet för grisfarmer, stöder den: ① Automatisk anpassning av biogas koncentration (reducerar automatiskt belastningen när metankoncentrationen är lägre än 45 % och automatiskt öka belastningen när den är högre än 75 % för att förhindra flameout); ② Det är kopplat till temperaturkontrollen av biogasrökaren (spillvärmen från generatoraggregatet prioriteras för isolering av biogasrötaren, och spillvärmeventilen öppnas automatiskt när temperaturen sjunker under 35 ℃). ③ Fjärrövervakning via mobil APP (visning av energiproduktion, biogasförbrukning och fellarm, lämplig för fjärrstyrning av grisfarm chefer).

4. Design för stegvis utnyttjande av spillvärme

• Använd "dual-loop spillvärmeåtervinning": Den första slingan återvinner spillvärmen från vattnet i cylinderfodret av förbränningsmotorn (med en temperatur på 80-90 ℃) och förser den för uppvärmning i grisstallen; Den andra kretsen återvinner spillvärmen från avgaserna (med en temperatur på 400-500 ℃), och värmer cirkulerar vatten i biogasrötaren genom en värmeväxlare för att upprätthålla jäsningstemperaturen, uppnå en energicykel av "kraftgenerering → uppvärmning → ökad biogasproduktion", vilket skapar 15 % mer energi värde än vanliga enheter.

5. Explosionssäker säkerhetsdesign

Enhetens elektriska system antar den explosionssäkra graden av Ex dⅡB T4 (lämplig för brandfarliga och biogasens explosiva egenskaper). Biogasledningen är gjord av 304 rostfritt stål (korrosionsbeständig och explosionsbeständig). Förbehandlingssystemet är utrustat med ett larm för biogasläckage (känslighet ≤0,1 % VOL), vilket överensstämmer med standarden för "Elektrisk utrustning för explosiva gasatmosfärer" GB 3836.1. Säkerställ kassaskåpet drift av grisfarmer.

Användningsmetod (enkel driftprocess för grisfarmer)

1. Inspektion före start (daglig obligatorisk)

2. Startdrift (främst i automatiskt läge)

1. Starta förbehandlingssystemet: Öppna biogaskokarens utloppsventil, starta förbehandlingssystemet (avsvavlingsfläkt, avvattningspump) och kör den i 5 minuter. Efter biogasens renhet (metan koncentration ≥50%) och trycket stabiliseras, öppna ventilen som leder biogasen till enheten.

2. Start av enheten: Klicka på "Auto Start" på kontrollenhetens pekskärm. Efter att enheten har förvärmts i 30 sekunder (förlängd till 1 minut i en miljö med låg temperatur), starta den. Observera rotationshastigheten (öka gradvis till 1500r/min), biogasinloppstryck (0,8-1,2kPa) och kraftgenereringsspänning (380V±5%). När parametrarna stabilisera, ladda automatiskt (den första lasten överstiger inte 50%). Kör i 10 minuter och öka sedan till fullt ladda.

3. Spillvärmeutnyttjande Inställningar: Justera spillvärmeåtervinningsventilen efter behov. När grisstallen kräver uppvärmning, öppna "värmekretsen". När biogasrökaren behöver isolering, öppna "biogasisoleringen krets". Regulatorn övervakar automatiskt temperaturen och justerar ventilöppningen.

3. Driftövervakning (Daglig ledning)

• Registrera nyckelparametrar varannan timme: elproduktion, biogasförbrukning, metankoncentration och temperatur för spillvärmetillförsel (uppvärmning för svinstior ≤60℃, isolering för biogasrötare ≤40℃). När biogasen koncentrationen visar sig vara lägre än 45 %, kontrollera omedelbart jäsningsförhållandet för biogaskammaren (t.ex. som matningshastighet, omrörningsfrekvens).

• Styrlarmhantering: Om larm som "Lågt biogastryck" (kontrollera biogasens utloppsventil rötkammare), "Hög vattentemperatur" (rengör skalan i kylsystemet), eller "avsvavlingsfel" inträffar, belastningen måste minskas och maskinen stängas av först. Först efter att felet har åtgärdats kan maskinen vara startas om.

4. Avstängning (i slutet av varje dag eller vid fel)

1. Belastningsminskning och avstängning: Först, gradvis avlasta (minska belastningen till 0), stäng ventilen som ansluter biogas till enheten, håll förbehandlingssystemet igång i 5 minuter (rensa ut resterande biogas i rörledningen), klicka sedan på "Stopp" på styrenheten, så kommer enheten att köras utan belastning i 3 till 5 minuter innan den stannar.

2. Systemavstängning: Stäng av förbehandlingssystemet (avsvavlingsfläkt, avvattningspump), stäng utloppsventilen av biogaskokaren (när maskinen är ur drift under en längre tid), kontrollera om det finns biogasläckage eller olja läcker ut från enheten och rengör damm på enhetens yta.

3. Dataregistrering: Registrera den totala elproduktionen, den totala biogasförbrukningen och drifttiden för dagen som underlag för kostnadsredovisning och bidragsansökan.

Säkerhet och skydd (nyckelregler för grisfarmer)

1. Installationssäkerhet (grundläggande krav)

• Platsvalsstandarder: Aggregatet bör installeras i nedvindsriktningen av biogasrökaren (minst 10 meter från biogasrötaren), långt från lagringsutrymmet för foder i grisstallen och öppna lågor (t.ex. som pannor och spisar). Installationsområdet bör ha god ventilation (med en timventilationsvolym på kl minst 20 gånger enhetens volym) och marken ska vara gnistfri (som cement + antistatisk beläggning).

• Explosionssäker design: Biogasrörledningar måste använda explosionssäkra rördelar (som kopparventiler för att förhindra gnistor från slag), och en explosionssäker övertrycksventil bör installeras för varje 10 meter av pipeline. Elektrisk utrustning (som belysning och strömbrytare) måste vara explosionssäker. Det är strängt förbjudet att använd icke-explosionssäkra verktyg för att arbeta nära enheten.

• Brandskyddskonfiguration: Installationsområdet är utrustat med 2 st 4 kg torrpulversläckare (≤5) meter från enheten) och en brandsandlåda (med en volym på ≥0,5m³). Varningsskyltar som "Ingen öppen låga" och "Brandfarligt och explosivt" sätts upp, och brandskyddsanläggningarnas effektivitet inspekteras regelbundet.

2. Driftsäkerhet (personalnormer)

• Certifierad personal: Operatörer måste genomgå specialiserad utbildning av Kecheng Electric Power (biogassäkerhet, enhet drift), klara bedömningen och få ett certifikat innan de tillträder sina tjänster. Olicensierad personal är strängt förbjudet från drift av enheter.

• Kontraindikationer för användning: Ta inte isär biogasledningen eller explosionssäkra komponenter när enheten är i drift. Rök inte och använd inte öppen låga i installationsområdet. Vid kontroll av biogasläckage, ansök tvålvatten till rörfogarna (detektion av öppen låga är strängt förbjudet). Om bubblor hittas, stoppa maskinen omedelbart för hantering.

• Personligt skydd: Bär antistatiska arbetskläder och halkskydd vid användning. Bär dammmasker och handskar vid kontakt med avsvavlingsmedel (för att undvika hudirritation av avsvavlingsmedel). Tryck på utlösningen för statisk elektricitet enheten innan du går in i installationsområdet (för att frigöra statisk elektricitet från människokroppen).

3. Upprätthåll säkerheten (regelbunden inspektion)

• Ström- och gasavstängning: Före underhåll måste strömförsörjningen till enheten kopplas bort (stäng av huvudströmmen omkopplare), bör ventilen på biogasledningen vara stängd, och den resterande biogasen i rörledningen bör vara rening med kväve eller luft (arbete kan endast utföras efter att metankoncentrationen har detekterats vara ≤0,5 % VOL). En varningsskylt med texten "Under underhåll, start inte" ska hängas upp.

• Komponentunderhåll: Vid byte av avsvavlingsmedlet bör det utföras i en väl ventilerad miljö. Den gamla avsvavlingsmedlet måste tätas (för att undvika miljöföroreningar). Vid översyn av förbränning motorer är det strängt förbjudet att använda verktyg som lätt kan producera gnistor (som stålnycklar; det är rekommenderas att använda kopparnycklar).

• Regelbunden inspektion: Biogasläckagelarmets känslighet och tätningsprestanda för explosionssäker elektrisk utrustning inspekteras en gång i månaden. Biogasledningens väggtjocklek inspekteras en gång a fjärdedel (för att förhindra korrosion och perforering). En omfattande säkerhetsanalys utförs av en Kecheng Electric Energitekniker en gång om året.

4. Akutinsatser (plötsliga situationer)

• Biogasläckage: Stäng omedelbart maskinen, stäng biogastanken och biogasventilen på enheten, slå på alla ventilationsutrustning i installationsområdet, evakuera personal till motvindsriktningen och förbjud strängt strömbrytaren för eventuell elektrisk utrustning (som lampor, mobiltelefoner). Efter att metankoncentrationen sjunker under 0,5 %, kontrollera läckagepunkten och reparera den.

• Brandolycka: Stoppa omedelbart maskinen och stäng av gastillförseln. Använd en torr pulverbrandsläckare för att sätta släck elden (använd inte vatten för att släcka elden, eftersom biogas är lättare än luft och vatten inte kan täcka den). Kl ring samtidigt 119, evakuera personalen i grisfarmen och grisarna till ett säkert område. Efter att ha släckt brand, undersök orsaken till branden (som elektrisk kortslutning eller antändning av öppen låga).

• Avstängning av enhetsfel: I händelse av avstängning på grund av biogasavbrott, reservströmförsörjningen (som diesel) generatorn) bör aktiveras omedelbart för att säkerställa ventilation och temperaturkontroll i grisstallen. Om biogasgeneratorset för grisfarm stannar på grund av mekaniskt fel, kontakta Kecheng Electric Powers kundservice (400-xxx.xxxx). Vi kommer att svara inom 2 timmar och utföra reparationer på plats inom 24 timmar.
