500kW generatorset

500kW generatorset från Kecheng är tillverkat i Kina. Kärnan i enheten antar Chongqing Cummins motor och Lille Semir borstlös generator, kombinerat med det självstartande styrsystemet, uppnår hög tillförlitlighet och snabb svar. Strömförsörjningen startas automatiskt inom 15 sekunder efter att huvudströmförsörjningen stängts av, och standbyeffekten är upp till 500 kW. Denna produkt har integrerad containeriseringsdesign, kompakt struktur, lätt att flytta och installera, och uppfyller relevanta nationella och internationella standarder. Den har låg bränsleförbrukning under drift och stabil prestanda, vilket gör den särskilt lämplig för platser med extremt höga krav på strömförsörjningskontinuitet, såsom sjukhus, datacenter, industriparker och stöd för större evenemang.

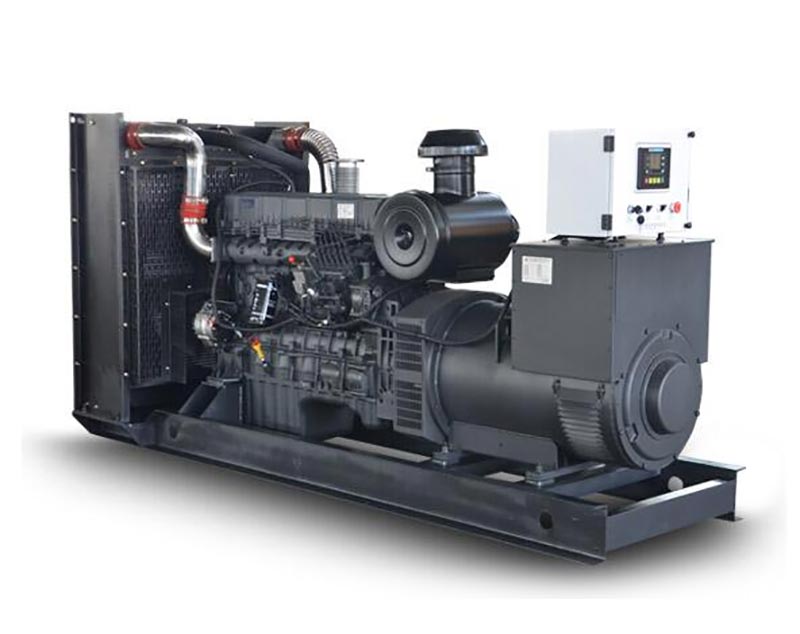

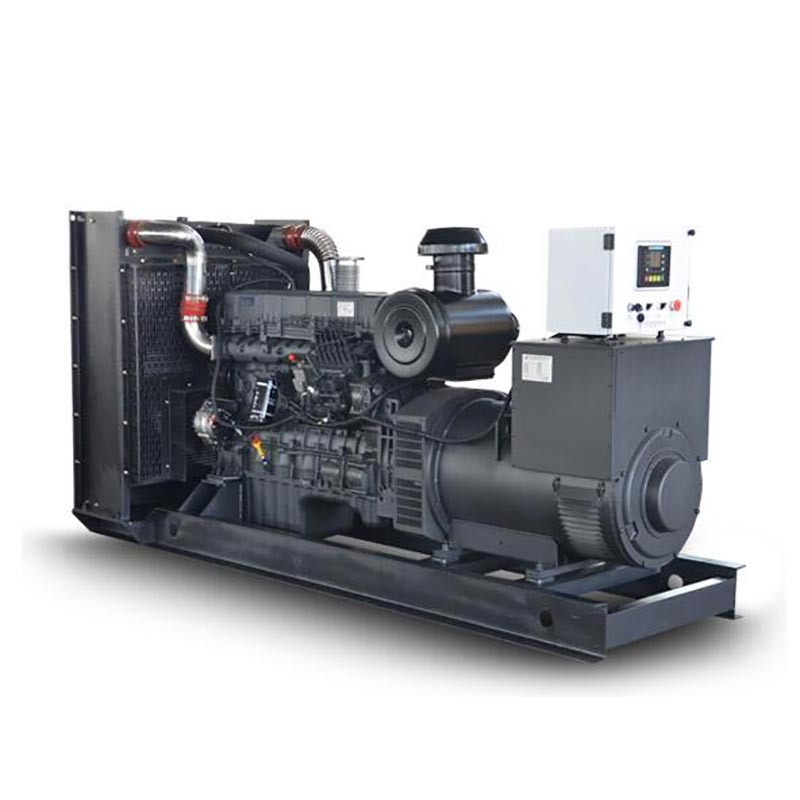

Utseenderitning av Kecheng 500kW generatorset

Kärnfördel

Analys av Cummins motorprestanda

Som kraftkärnan i enheten antar Chongqing Cummins KTA19-G8-motor 6-cylindrig in-line layout, cylinderdiameter × slaglängd 159 mm × 159 mm, slagvolym 18,9 L, och uppnår 575 kW reserveffekt genom turboladdande mellankylning teknik. Dess PT direktbränsleinsprutningssystem, i kombination med en elektronisk regulator, reducerar bränslet förbrukning till så låg som 206g/kw·h (75 % belastning), vilket är 8 % lägre än för liknande modeller. Designen av höghållfast legerat cylinderblock i gjutjärn och integrerad vevaxel av smidd stål säkerställer att den stora översynen intervallet överstiger 20 000 timmar och är lämpligt för ett brett temperaturområde från -20 ℃ till 40 ℃.

Tekniska höjdpunkter för Leroy Somer-generatorer

Lillesemma borstlös generator (skyddsklass IP23, isoleringsklass H) använder AVR automatisk spänningsreglering system, konstant spänningsjusteringshastighet ≤±1%, transient spänningsåtervinningstid < 3 sekunder, för att säkerställa säker drift av känsliga laster som medicinsk utrustning och precisionsinstrument. Generatorn är utrustad med en PMG permanent magnet excitationssystem, som bibehåller stabil uteffekt även när elnätet fluktuerar. Den telefon harmonisk koefficient THF är mindre än 2%, vilket uppfyller de strikta kraven på strömkvalitet kommunikationsbasstationer etc.

Intelligent självstartande system

500kW dieselgeneratorset är utrustad med ett LCD kinesiskt flytande kristall numeriskt kontrollsystem, stöder ATS dubbel strömförsörjning, och har detektering av nätunderspänning (svarstid < 0,5 sekunder), tre gånger uppstartslogik och självdiagnos av fel. Startsystemet 24V DC, i kombination med vattenmanteln värmare, uppnår en startframgång på 99 % i en miljö på -15 ℃. Fjärrövervakningsmodulen kan ladda upp 16 driftsparametrar som spänning, frekvens och oljetryck i realtid, och stöder dataåtkomst mellan mobil APP och PC.

Teknisk parameter

Generatorfunktioner

Strukturella designhöjdpunkter

• Modulär layout: Motorn, generatorn och styrsystemet är flexibelt anslutna genom stötdämpande dynor till minska vibrationsöverföringen (amplitud ≤0,3 mm) och förlänga utrustningens livslängd.

- Lågbrusoptimering: Genom att använda ett dubbelskikts ljudisoleringsskydd (inre lager av ljudabsorberande bomull + yttre lager av stålplåt), kombinerat med en impedanskompositljuddämpare, kan bruset reduceras till 75dB (a ljudisolerad boxmodul krävs som tillval).

-Underhållsbekvämlighet: Motorns oljefilter, bränslefilter och andra känsliga delar är centralt anordnade. Dagligt underhåll kräver inte demontering av perifera komponenter, vilket sparar 50 % av underhållstiden.

Miljöanpassningsförmåga

Enheten har klarat formtestet GB/T 2423.16 (grad ≤2) och seismiskt hållfasthetstest (horisontell acceleration 0,2g), och kan fungera under lång tid i en miljö med en höjd av ≤1000m och en relativ luftfuktighet på ≤90% (nej kondensation). Bränslesystemet är kompatibelt med 0# diesel (sommar) och -10# diesel (vinter), och är utrustat med en olje-vattenseparator (med en filtreringsnoggrannhet på 10μm) för att säkerställa tillförlitlighet i områden med högsvavligt bränsle innehåll.

Användningsmetod

Kontrollprocess innan start

• Bränslesystem: Kontrollera att bränslenivån i bränsletanken är ≥30 %, öppna bränsleventilen och släpp ut all luft i rörledning (tryck på bränslepumpen för hand tills motståndet ökar). - Elsystem: Batterispänning ≥24V, kontrollpanelen visar "standby"-läget och nödstoppsknappen återställs. - Mekanisk inspektion: Den oljenivån ska ligga mellan H/L-märket på oljestickan, kylvätskenivån ska nå två tredjedelar av expansionen tank, och fläktremmens spänning bör vara sådan att pressavböjningen är 10-15 mm.

Uppstartssteg

• Automatiskt läge: Vrid kontrollpanelens vredet till "Automatisk" och systemet går in i nätströmsövervakningen staten. Den startar automatiskt när nätströmmen bryts (ATS-omkopplingstiden efter lyckad uppstarten är mindre än 10 sekunder).

- Manuellt läge: Tryck och håll in "Start"-knappen i 3 sekunder. När hastigheten stiger till 1500rpm och spänningen stabiliseras, stäng utgångsbrytaren (var uppmärksam på att frekvensmätaren visar 50±0,5Hz).

- Belastningskrav: Efter start, gå på tomgång i 3 minuter (oljetryck ≥0,3MPa), öka gradvis belastningen till 50 %, och efter att ha körts i 10 minuter kan den ökas till full belastning.

Driftsspecifikation för avstängning

• Normal avstängning: Ta först bort lasten, låt motorn gå på tomgång i 5 minuter (för att förhindra att turboladdaren överhettning), tryck på "Stopp"-knappen och stäng sedan bränsleventilen efter att hastigheten sjunkit till 0.

- Nödstopp: När oljetrycket är mindre än 0,2 MPa är vattentemperaturen högre än 105 ℃, eller onormalt ljud uppstår, tryck omedelbart på den röda nödstoppsknappen. Efter händelsen ska felet kontrolleras innan startar om.

- Långtidsavstängning: Starta en gång i veckan (kör i 30 minuter), byt ut batterielektrolyten varje månad (om den omgivande luftfuktigheten är större än 75 %) och tillsätt konserveringsmedel till bränsletanken.

Försiktighetsåtgärder

Miljökrav

• Installationsplats: Avståndet mellan enheten och väggen bör inte vara mindre än 1,5 m och luftens yta inloppet bör inte vara mindre än 2,5㎡ för att säkerställa cirkulationen av kall luft (3m³/min luftvolym krävs för varje kW av makt).

- Emissionskrav: Avgasröret ska vara försett med regnlock. Den horisontella sektionens lutning bör inte vara mindre än 3°. Utloppet ska hållas borta från luftintaget (ett avstånd på mer än 5 meter) till förhindra återflöde av avgaser.

- Brandskyddsbestämmelser: Datorrummet är utrustat med 2 st 8 kg torrpulversläckare. Avståndet mellan oljetanken och enheten bör vara mer än 1m. Marken bör behandlas för att förhindra oljeläckage (det är rekommenderas att använda epoxihartsbeläggning).

Underhållscykel

Säkerhetsvarning

Det är strängt förbjudet att öppna skyddsräcket under drift. Yttemperaturen på generatorändlocket kan nå 120 ℃, vilket är benäget att orsaka brännskador. Före underhåll måste huvudströmbrytaren kopplas bort och ett "Do Inte nära"-skylten hängde. Kondensatorurladdningstiden bör inte vara mindre än 5 minuter. Under åskvädersäsongen jordresistansen ska testas till att vara ≤4Ω, och åskavledarens driftsspänning bör ställas in på 420V (nätspänning).

Ansökningsfall

Kechengs generatorset på 500 kW har betjänat nyckelprojekt som den automatiserade terminalen i Qingdao Port (att bli togs i bruk 2023) och Qilu Hospitals nödströmförsörjningssystem (som ska installeras 2024). Under Sommarkraftsransoneringsperioden i Weifang 2024 antog ett visst kemiskt företag denna enhet för att säkerställa kontinuerlig drift av viktiga produktionslinjer. Den gav ström i totalt 1 260 timmar, med en genomsnittlig medeltid mellan fel på 480 timmar. Bränsleförbrukningen minskade med 1,2 ton jämfört med samma kraftmärke.
